Untuk postingan kali ini mari saya ajak belajar membuat pemancar FM Stereo, Stereo karena menghasilkan dua keluaran output L dan R ketika diterima di radio Receiver FM yang juga harus stereo. Hasilnya tidak mengecewakan, pemisahan separasi sinyal antara L dan R. begitu jernih. Untuk menghasilkan keluaran yang stereo maka harus ditambahkan Multiplexer stereo (MPX stereo) atau dinamakan juga Enkoder yaitu masukan mudulasi agar pemancar FM bisa Stereo. Dijamin tidak akan rugi bila merakit deh! saya mengatakan demikian karena saya pernah mengalami sendiri, dengan membeli kit-kit pemancar FM stereo di toko.
Hasilnya kurang puas, ada yang sama sekali tidak menghasilkan sinyal stereo alias tetap mono, juga ada lagi, bisa menghasilkan keluaran stereo tetapi separasi stereonya tidak bagus, keluar bunyi seperti peluit "ngiiiiiiing" begitu. Tidak perlu panjang lebar langsung saja ini rangkaiannya

Skema TX FM 0.3 Watt

Gambar1. Skema Rangkaian Pemancar FM Stereo

Skema MPX Stereo

Rangkaian Multiplexer ini adalah hasil penyempurnaan dari versi sebelumnya yaitu di bagian flip-flop (pembangkit frekuensi osilasi 75khz) dari dua transistor diganti dengan IC "menyan" , banyak orang menyebut IC 555 begitu

Gambar2. Skema Rangkaian MPX stereo

PCB

Layout PCB saya gambar menggunakan PCB designer, dengan sedikit diakali ternyata bisa juga untuk membuat tata letak komponen, hasilnya seperti gambar di bawah. lumayan keren bukan! Bagi pemula yang ingin belajar buat jalur PCB/layout, program ini praktis dan mudah. Jika belum memiliki programnya bisa didownload link ini. Download

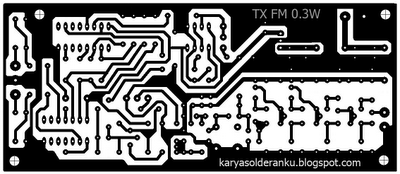

Gambar3. Layout PCB dan tata letak komponen Pemancar FM Stereo

Daftar Komponen

TX FM 0.3 Watt

R1 = 100K
R2, R3, R6 = 22K
R4, R5 = 150
R7, R9 = 12K
R8 = 47
R10, R12 = 6K8
R11 = 22
R13 = 4K7
R14 = 10
RFC = R 100K 1/2W dililit email seluruh bodynya
D = Dioda Varaktor*
T1 =Trafo Osilator, koker 5mm berkaki lebar, jumlah lilitan 3 lilit
C1, C4, C14 = 100n
C2, C3, C13 = 33p
C5, C6, C7 = 20p
C8, C10, C12 = 1n
C9 =25p
C15 = 10uF
C5pF*
Q1, Q2, Q3 = FCS9018, 2SC9018
Q4 = 2SC2053, 2SC2538

*D varaktor jika di toko tidak tersedia bisa dicari di bekas tuner tv lawas
C5pF terpararel dg T1 osc bisa dilepas
Tambahan: D varaktor ini adalah untuk modulasi sistem frekuensi guncang yang menentukan kualitas modulasi dan terbaik dibandingkan dengan modulasi langsung yaitu dari kaki basis langsung ke kapasitor input seperti pada pemancar 5 W ronica.

MPX Stereo

(komponen sudah terlampir di skema rangkaian)

Untuk memaksimalkan cara kerja alat ini. Silahkan baca terlebih dahulu beberapa masukkan dari teman-teman pada bagian komentar .
Berawal dari seorang teman yang membeli USB Power Bank seharga 300rb-an. Setelah ditelaah, yang namanya power bank hanya menyimpan listrik seperti baterai lalu dikeluarkan menjadi energi listrik kembali. Simple things electricity to electricity. Akhirnya modal googling dan sedikit ingatan tentang materi elektronika waktu jaman sekolah dasar dulu tentang arus listrik ( long time ago

), akhirnya mencoba hal ini yaitu membuat sendiri USB Power Bank.
Alat yang dibutuhkan :
1. Dudukan baterai, silahkan cari di toko elektronik, harganya sekitar 5rb-15rb.
2. 4 buah baterai eneloop, berhubung mAh nya cukup besar.
3. Kabel USB, bisa menggunakan USB Hub.
4. Kabel secukupnya.

Dudukan Baterai

Kabel USB Hub

Cara membuat :
1. Potong kabel USB Hub, lalu sambungkan dengan kabel yang sudah disiapkan.
2. Sambungkan kabel warna merah pada kabel USB dengan bagian positif (+) pada dudukan baterai dan warna hitam pada bagian negatif (-)
3. Tidak lupa untuk memasang baterainya ya

.
4. Taadaaa!!. Eureka.. USB Power Bank buatan sendiri siap digunakan

Tested : LG P350, Ipod Nano, Blackberry bold 9000.
Jika outputnya terasa kurang, bisa menambahkan dudukan baterai lagi. Tinggal digabungkan saja.
Simple kan

Selamat mencoba.

PowerBank

PowerBank digunakan untuk ipod nano
